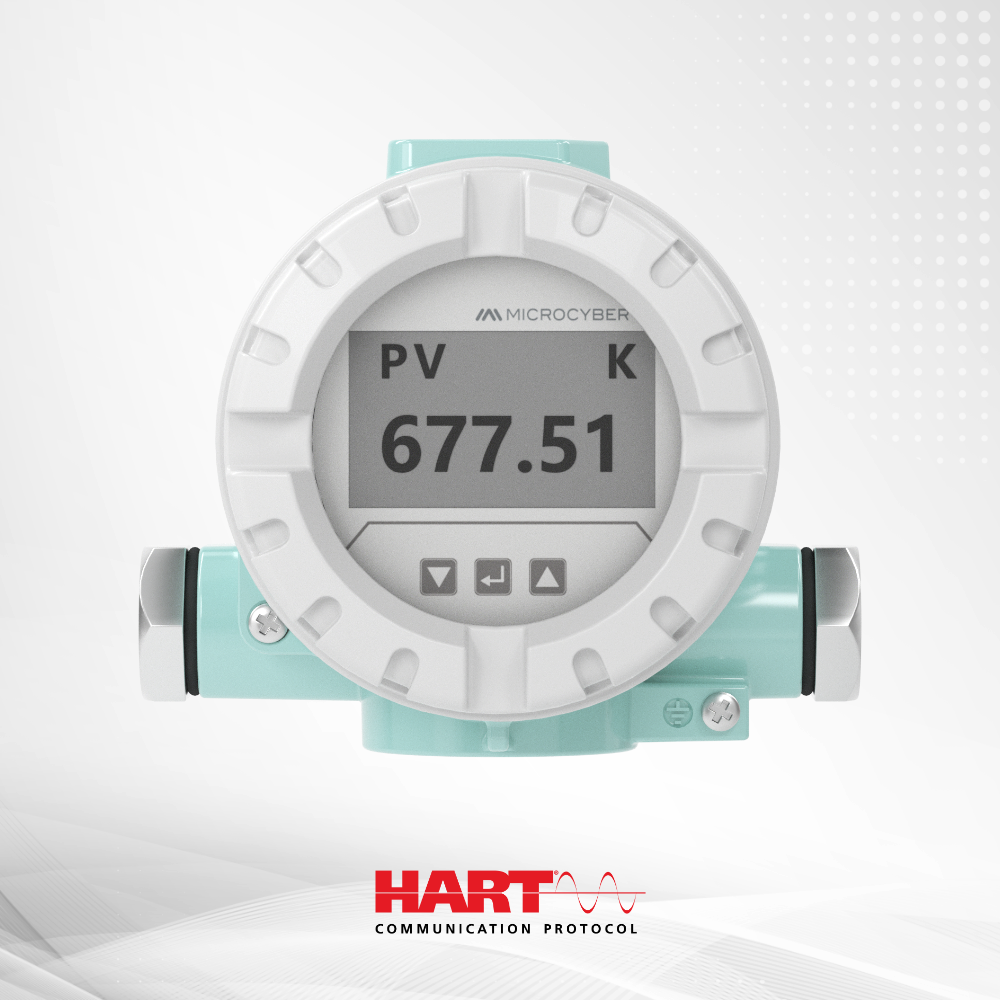

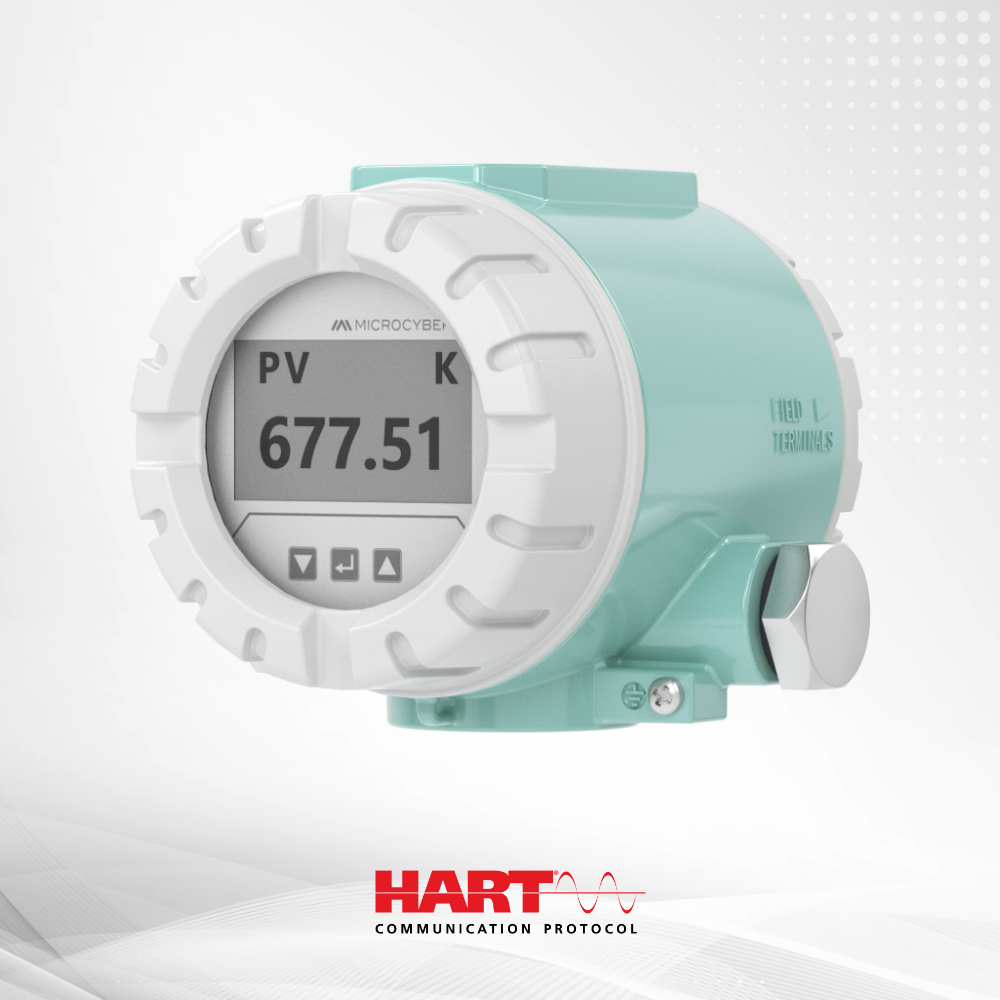

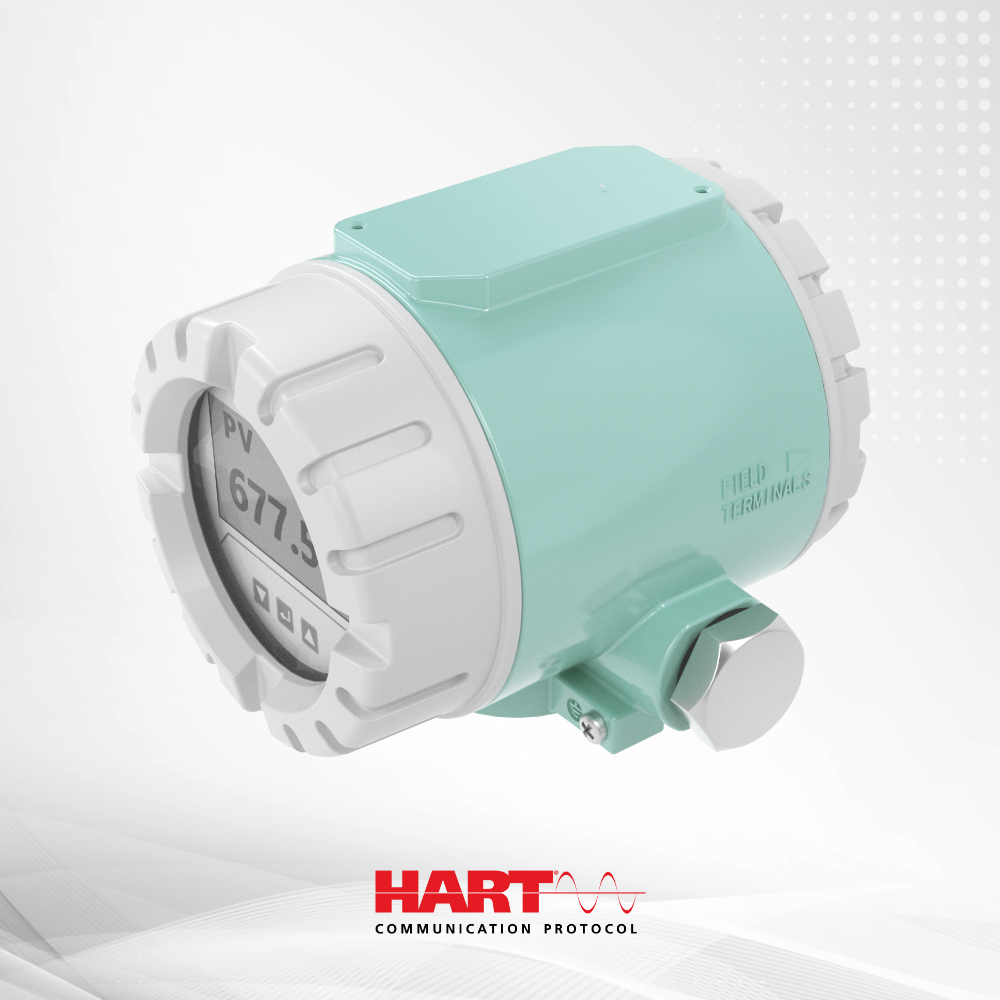

Transmissor de temperatura HART da série NCS-TT305

O transmissor de temperatura HART da série NCS-TT305 é um produto de alta precisão, baixa deriva térmica e alta confiabilidade, um dispositivo de campo indispensável no controle de processos. Este dispositivo integra um conjunto abrangente de módulos funcionais, permitindo tanto funções gerais de detecção quanto estratégias de controle complexas.

O NCS-TT305 utiliza tecnologia digital, é compatível com diversos sensores RTD e termopares, possui uma ampla faixa de medição, uma interface simples entre o campo e a sala de controle e reduz significativamente os custos de instalação, operação e manutenção.

O transmissor de temperatura da série NCS-TT305 suporta o protocolo 4-20mA+HART e possui display LCD, podendo ser amplamente utilizado em indústrias como petróleo, química, energia e metalurgia.

Transmissor de temperatura HART da série NCS-TT305. Características:

1. Design de câmara dupla, carcaça em liga de alumínio com baixo teor de cobre e resistente à corrosão, com teor de cobre inferior a 0,2%.

2. Configuração dos parâmetros do visor LCD e dos botões

3. A compatibilidade eletromagnética (EMC) está em conformidade com a norma IEC61326.

4. Fornecer arquivos EDD, FDI e DTM para facilitar a integração do sistema.

5. Modo padrão HART 7.9 e modo BURST

6. Deriva em baixa temperatura PT100 ±0,003℃/℃

7. O nível de precisão é inferior a 0,1 e a precisão de medição do PT100 é inferior a ±0,1℃.

8. Detecção de desvio do sensor para melhorar a confiabilidade dos dados

9. Múltiplas certificações internacionais, trabalhando com segurança em áreas classificadas como à prova de explosão.

10. Trabalhar em ambiente de temperatura ultrabaixa de -55℃

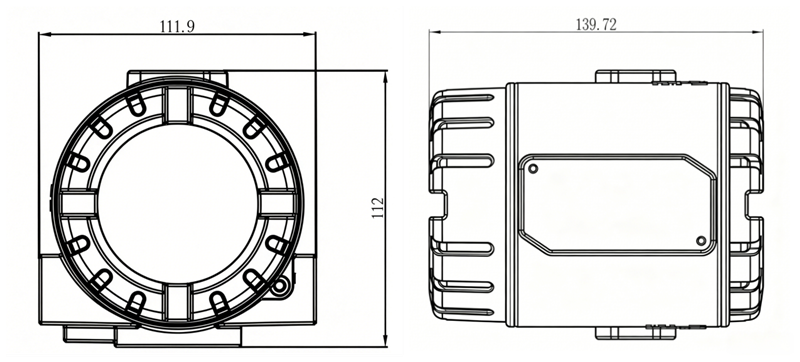

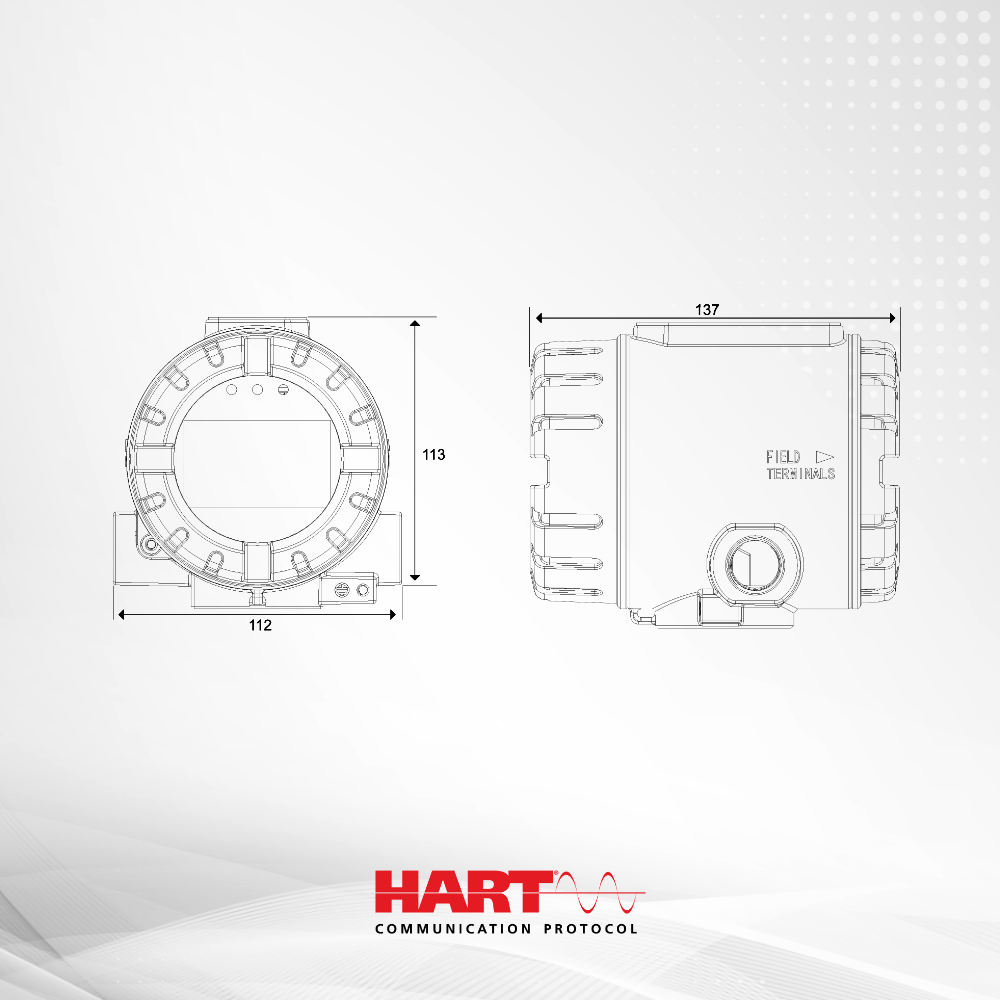

Transmissor de temperatura HART da série NCS-TT305, dimensões mostradas:

Instalação do transmissor de temperatura HART da série NCS-TT305:

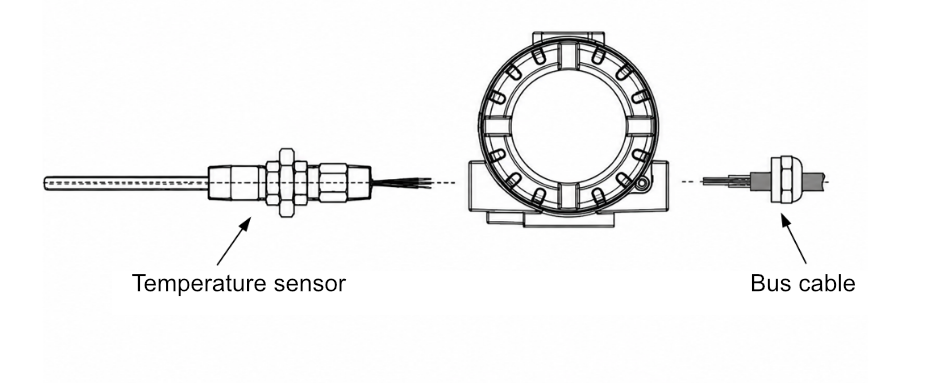

Montado diretamente no sensor

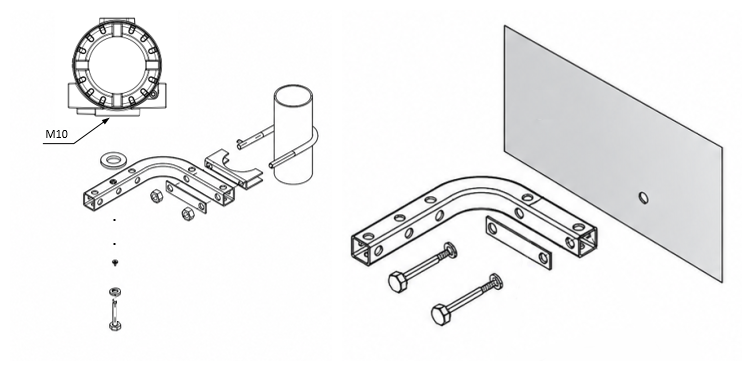

Instalação do tipo dividido

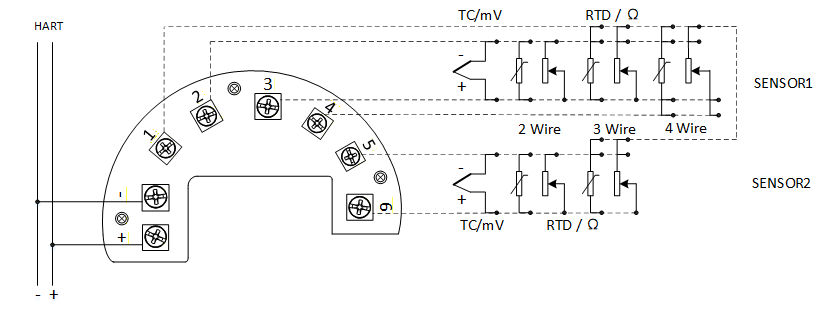

Transmissor de temperatura HART da série NCS-TT305 Diagrama de fiação:

Configuração do transmissor de temperatura do protocolo HART

Conexão de topologia

Os transmissores de temperatura HART da série NCS-TT305 podem ser conectados de duas maneiras: modo compatível com 4-20mA e modo de rede.

Modo de compatibilidade 4-20mA

O transmissor de temperatura HART da série NCS-TT305 no modo compatível com 4-20mA é mostrado na Figura:

Características:

(1) Conecta-se ao sistema de controle de nível superior através de equipamento de comunicação HART;

(2) São utilizados métodos de comunicação tanto analógicos como digitais;

(3) O endereço curto de um dispositivo escravo HART é 0.

Modo de rede

O diagrama de conexão da topologia de rede do transmissor de temperatura HART da série NCS-TT305 é mostrado na Figura:

Características:

(1) Conecta-se ao sistema de controle de nível superior através de equipamento de comunicação HART;

(2) Utilizando apenas as funções digitais do sistema HART, a corrente de linha é fixada em 4mA;

(3) O HART 7.0 suporta uma rede de até 64 dispositivos (endereços de sondagem de 0 a 63).

Transmissor de temperatura HART da série NCS-TT305 Parâmetros básicos:

Transmissor de temperatura HART da série NCS-TT305 Indicadores técnicos de resistência térmica

 Índice de precisão da temperatura normal do RTD (25℃)

Transmissor de temperatura HART da série NCS-TT305 Indicadores técnicos de termopares

Índice de precisão da temperatura normal do termopar (25℃)

Tabela de Códigos de Seleção do Apêndice
