Caixa de junção de barramento de campo

Marca Microcyber
A Origem do Produto China Shenyang
Prazo de entrega Em estoque
Capacidade de fornecimento 500 conjuntos/mês

Distribuidor de barramento de campo ativo MCAFD4/8/12
1. Distribuidor de barramento de campo ativo MCAFD4/8/12 Fonte de alimentação de barramento, adequada para barramento de campo em conformidade com o padrão IEC61158-2
2. Indicadores LED do distribuidor de fieldbus ativo MCAFD4/8/12 para status do barramento
3. Distribuidor de barramento de campo ativo MCAFD4/8/12 Proteção contra curto-circuito e isolamento de equipamentos de avaria
4. Distribuidor Fieldbus Ativo MCAFD4/8/12 Nenhum efeito de outros dispositivos fieldbus de funcionamento normal ao instalar ou desinstalar
5. Distribuidor Fieldbus Ativo MCAFD4/8/12 Baixo custo de instalação, manutenção elétrica simples, junta de alojamento à prova d'água e de poeira

Email

baixar

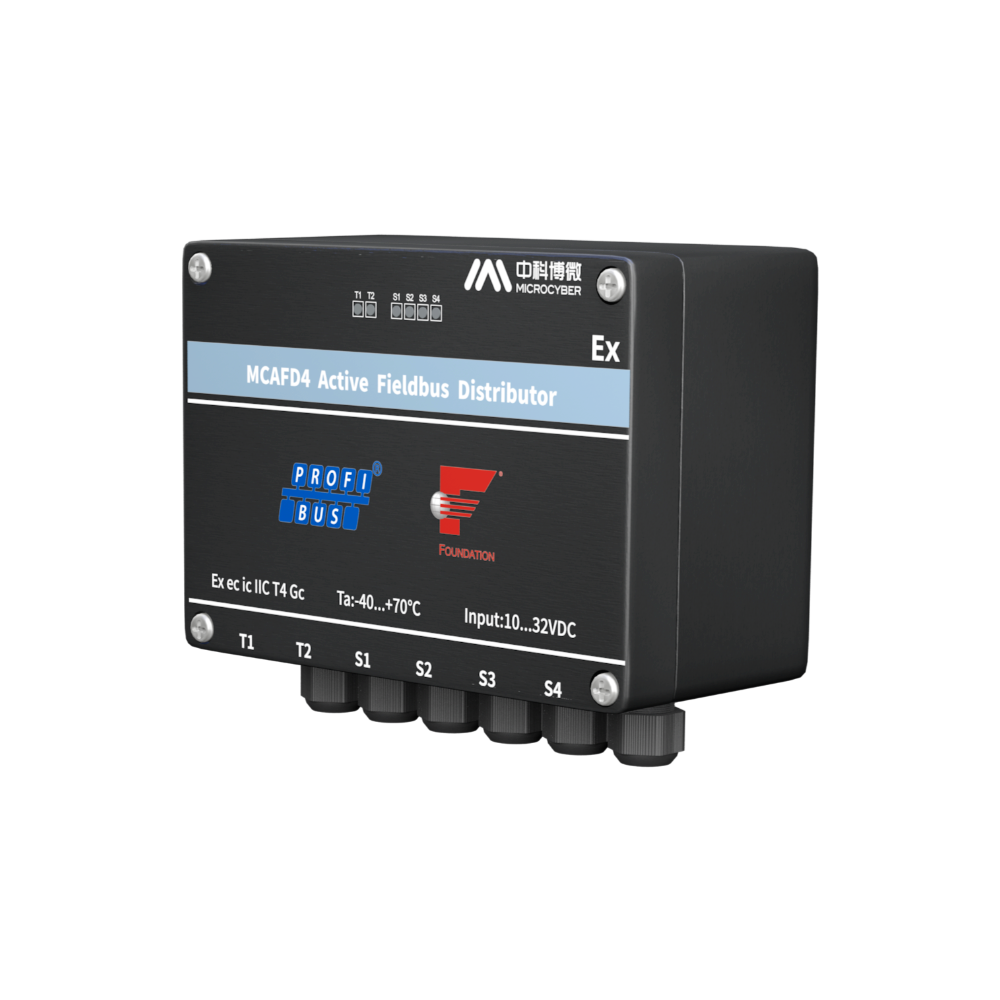

MCAFD4/8/12Distribuidor de Fieldbus Ativo Visão geral do produto

Os distribuidores de barramento de campo ativos da série MCAFD são adequados para aplicações de barramento de campo FF-H1 e PROFIBUS PA. Os dispositivos de campo são conectados ao sistema através do distribuidor em uma topologia tronco-ramal. Cada distribuidor MCAFD4/MCAFD8/MCAFD12 possui 4/8/12 ramais, com terminais de barramento automáticos integrados. A indicação de status por LED permite diagnosticar rapidamente o estado de curto-circuito das linhas principais e ramificadas, isolar automaticamente as seções de falha e o distribuidor possui múltiplas funções de proteção para garantir a operação segura do sistema.

Distribuidor de barramento de campo ativo MCAFD4/8/12 Recurso

Aplicável ao FOUNDATION Fieldbus H1 e PROFIBUS PA
Diagnóstico de falhas do indicador LED
Alimentação através de barramento de campo
Terminal de ônibus automático
Proteção de fiação reversa
Isolamento automático de portas de falha
Código IP: IP67
Aplicável à Zona 2 e zona de segurança

Distribuidor de barramento de campo ativo MCAFD4/8/12 Detalhes

active fieldbus distributors

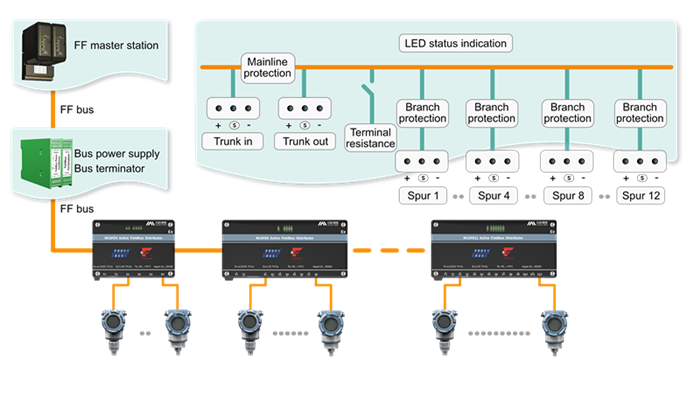

Exemplo: Sistema de barramento FF composto por distribuidor de barramento de campo

PROFIBUS PA Junction Box

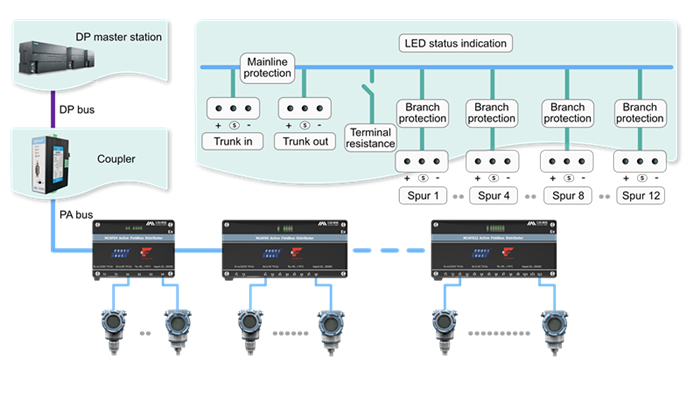

Exemplo: Sistema de barramento PA composto por distribuidor de barramento de campo

MCAFD4Distribuidor de Fieldbus Ativo Especificação

Consumo de energia
Consumo de energia sem corrente de carga	<10mA
Consumo de energia	<180mW
Interface
PROFIBUS PA	√
FUNDAÇÃO Fieldbus H1	√
Linha Principal
Número de conectores elétricos	2
Conector elétrico	M16*1.5 glândula de segurança aumentada
Diâmetro do cabo	4~9 mm
Seção transversal do fio	0,2~2,5 mm²
Terminais de fiação	Bloco de terminais PCB tipo mola (3 pinos)
Tensão nominal	10~32 VCC
Corrente nominal	≤1A
Queda de pressão da linha principal	<0,3 V
Terminação automática de barramento	√
Ramal
Número de conectores elétricos	4
Número de dispositivos no local que podem ser conectados	4
Conector elétrico	M16*1.5 glândula de segurança aumentada
Diâmetro do cabo	4~9 mm
Seção transversal do fio	0,2~2,5 mm²
Terminais de fiação	Bloco de terminais PCB tipo mola (3 pinos)
Tensão de saída do ramal	≤32 VCC
Corrente máxima de saída da linha de ramal	60±0,5mA
Corrente de proteção contra curto-circuito	<800uA
Queda de pressão na linha principal e secundária	<1V
Ambiental
Temperatura de trabalho	-40℃~+70 ℃
Temperatura de armazenamento	-40 ℃~+85 ℃
Humidade relativa	5% UR ~ 5% UR
Nível de proteção	IP67
Ex	Ex ec ic IIC T4 Gc
Tamanho e peso
Tamanho (LxAxP) (mm)	170x80x145
Peso (kg)	1,5

MCAFD8Distribuidor de Fieldbus Ativo Especificação

Consumo de energia
Consumo de energia sem corrente de carga	<15mA
Consumo de energia	<250mW
Interface
PROFIBUS PA	√
FUNDAÇÃO Fieldbus H1	√
Linha Principal
Número de conectores elétricos	2
Conector elétrico	M16*1.5 glândula de segurança aumentada
Diâmetro do cabo	4~9 mm
Seção transversal do fio	0,2~2,5 mm²
Terminais de fiação	Bloco de terminais PCB tipo mola (3 pinos)
Tensão nominal	10~32 VCC
Corrente nominal	≤1A
Queda de pressão da linha principal	<0,3 V
Terminação automática de barramento	√
Ramal
Número de conectores elétricos	8
Número de dispositivos no local que podem ser conectados	8
Conector elétrico	M16*1.5 glândula de segurança aumentada
Diâmetro do cabo	4~9 mm
Seção transversal do fio	0,2~2,5 mm²
Terminais de fiação	Bloco de terminais PCB tipo mola (3 pinos)
Tensão de saída do ramal	≤32 VCC
Corrente máxima de saída da linha de ramal	60±0,5mA
Corrente de proteção contra curto-circuito	<800uA
Queda de pressão na linha principal e secundária	<1V
Ambiental
Temperatura de trabalho	-40℃~+70 ℃
Temperatura de armazenamento	-40 ℃~+85 ℃
Humidade relativa	5% UR~95% UR
Nível de proteção	IP67
Ex	Ex ec ic IIC T4 Gc
Tamanho e peso
Tamanho (LxAxP) (mm)	260x100x145
Peso (kg)	2.4

MCAFD12Distribuidor de Fieldbus Ativo Especificação

Consumo de energia
Consumo de energia sem corrente de carga	<20mA
Consumo de energia	<350mW
Interface
PROFIBUS PA	√
FUNDAÇÃO Fieldbus H1	√
Linha Principal
Número de conectores elétricos	2
Conector elétrico	M16*1.5 glândula de segurança aumentada
Diâmetro do cabo	4~9 mm
Seção transversal do fio	0,2~2,5 mm²
Terminais de fiação	Bloco de terminais PCB tipo mola (3 pinos)
Tensão nominal	10~32 VCC
Corrente nominal	≤1A
Queda de pressão da linha principal	<0,3 V
Terminação automática de barramento	√
Ramal
Número de conectores elétricos	12
Número de dispositivos no local que podem ser conectados	12
Conector elétrico	M16*1.5 glândula de segurança aumentada
Diâmetro do cabo	4~9 mm
Seção transversal do fio	0,2~2,5 mm²
Terminais de fiação	Bloco de terminais PCB tipo mola (3 pinos)
Tensão de saída do ramal	≤32 VCC
Corrente máxima de saída da linha de ramal	60±0,5mA
Corrente de proteção contra curto-circuito	<800uA
Queda de pressão na linha principal e secundária	<1V
Ambiental
Temperatura de trabalho	-40℃~+70 ℃
Temperatura de armazenamento	-40 ℃~+85 ℃
Humidade relativa	5% UR~95% UR
Nível de proteção	IP67
Ex	Ex ec ic IIC T4 Gc
Tamanho e peso
Tamanho (LxAxP) (mm)	260x100x145
Peso (kg)	2.4

baixar

Distribuidor Fieldbus Ativo Manual-MCAFD4.pdf
