Transmissor de temperatura multicanal que permite monitoramento eficiente no local.
1. Visão geral
Em indústrias de processo, como petroquímica, metalurgia, energia e materiais de construção, condições operacionais complexas são comuns, incluindo alta densidade de pontos de monitoramento de temperatura, altas temperaturas e níveis de poeira, forte vibração e severa interferência eletromagnética. Muitas áreas também são ambientes perigosos, propensos a inflamações e explosões. As soluções tradicionais de monitoramento de temperatura de canal único sofrem com uma série de problemas, como excesso de fiação, inúmeros dispositivos auxiliares, baixa precisão de medição, fraca capacidade anti-interferência, altos custos de operação e manutenção e má integração com sistemas digitais.

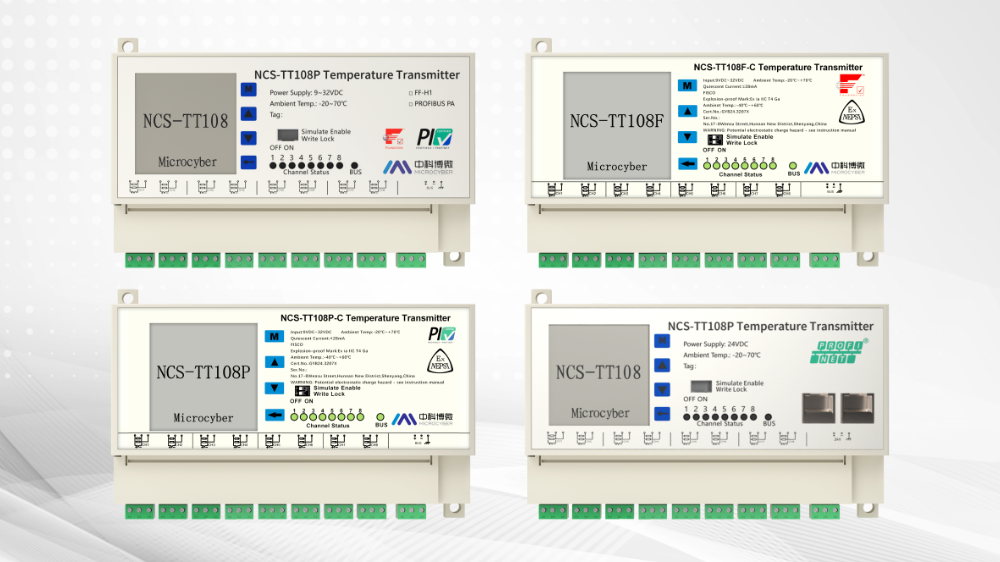

Para solucionar os principais problemas do setor,Transmissor de temperatura inteligente de oito canais da série NCS-TT108 da Microcyber Cria um sistema integrado, de alta precisão, extremamente seguro e de fácil manutenção para monitoramento digital de temperatura em múltiplos pontos. Este produto está em estrita conformidade com a norma de compatibilidade eletromagnética GB/T 18268-2010, atende às especificações internacionais de fieldbus e possui certificação intrinsecamente segura à prova de explosão. Seus protocolos FF e PROFIBUS PA receberam certificações reconhecidas internacionalmente, tornando-o seguro para uso em áreas classificadas como perigosas e à prova de explosão, como plantas petroquímicas e químicas. O dispositivo também suporta invólucros à prova de explosão personalizados, tornando-o totalmente adaptável a uma ampla gama de ambientes industriais severos.
O equipamento é compatível com múltiplos métodos de aquisição de sinais de temperatura, incluindo RTDs, termopares e sensores de tensão em milivolts. Ele integra funções essenciais como calibração de sinal, compensação da junção fria do termopar e autoteste de falhas de canal. Equipado com os principais protocolos de barramento industrial, como FF, PROFIBUS PA, PROFINET e MODBUS-RTU, ele se conecta perfeitamente a PLCs e sistemas de controle de automação DCS de todas as principais marcas. O produto adota uma arquitetura integrada para aquisição de dados centralizada, transmissão de dados pelo barramento e controle remoto — simplificando significativamente os equipamentos e a fiação em campo, ao mesmo tempo que melhora a precisão da medição e a estabilidade do sistema. Ele suporta calibração local e configuração remota para operação e manutenção flexíveis. Essa abordagem abrangente atende às necessidades de monitoramento de temperatura de alta precisão, alta confiabilidade, baixo custo e alta segurança em instalações industriais, fornecendo uma base sólida para produção segura, manutenção de equipamentos e atualizações de fábricas digitais.
2. Principais dificuldades e requisitos essenciais do setor
1) Pontos problemáticos das soluções tradicionais
Em setores como petroquímica, metalurgia e energia, o número de pontos de medição de temperatura para equipamentos essenciais, como reatores, torres e grandes unidades, é enorme. Continuar usando transmissores de temperatura tradicionais de canal único trará diversos problemas:
● Instalação complexa e investimento elevado:O grande número de pontos de medição exige uma extensa cablagem e um processo de instalação complexo. Além disso, são necessários equipamentos auxiliares significativos, como barreiras de segurança e caixas de junção, o que resulta em custos elevados de hardware e instalação.
● Alta dificuldade de manutenção:Os instrumentos estão distribuídos por toda a instalação, o que torna as inspeções de rotina, a calibração e o diagnóstico de falhas ineficientes. Isso leva ao aumento dos custos de mão de obra e manutenção.
● Baixa compatibilidade digital:As capacidades de comunicação limitadas dificultam a integração com as arquiteturas de barramento industrial modernas, o que impede o desenvolvimento de sistemas digitais e inteligentes nas fábricas.
2) Requisitos Essenciais para Trabalho no Local
Com base nas condições reais de um local industrial, os equipamentos de medição de temperatura devem atender aos seguintes cinco requisitos principais:
● Design integrado:Um único dispositivo deve adquirir múltiplos sinais, simplificando o layout e a fiação do equipamento, além de controlar efetivamente os custos gerais.
● Alta precisão e alta estabilidade:O dispositivo deve apresentar compensação da junção fria do termopar e forte resistência à interferência eletromagnética, tornando-o adequado para condições operacionais complexas e garantindo dados de temperatura precisos e estáveis.
● Operação e manutenção práticas:O suporte para depuração no local e configuração remota online ajuda a localizar e resolver rapidamente falhas nos equipamentos, reduzindo a complexidade da manutenção.
● Forte compatibilidade:O dispositivo deve ser compatível com os principais protocolos de barramento industrial, permitindo a conexão direta a diversos sistemas de automação sem a necessidade de conversores de protocolo adicionais.
● Proteção para todos os cenários:O equipamento deve possuir capacidades de proteção industrial, incluindo classificações à prova de explosão, à prova d'água e à prova de poeira, permitindo uma operação estável a longo prazo em áreas externas e perigosas.
3 Arquitetura de Solução Principal

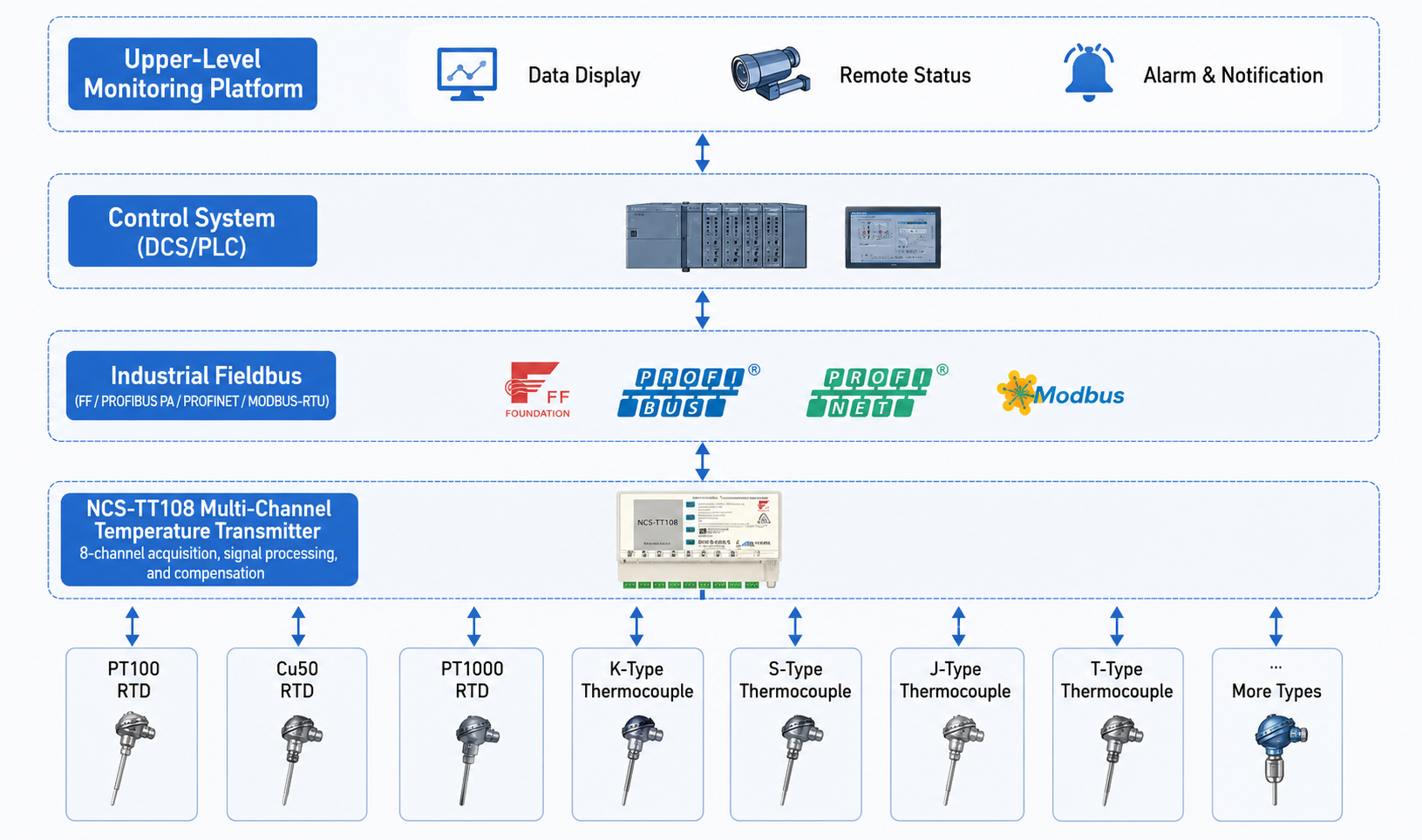

OTransmissor de temperatura multicanal NCS-TT108Adota uma arquitetura integrada de aquisição de dados centralizada, transmissão por barramento e controle remoto para construir um sistema completo de medição de temperatura em circuito fechado. O processo operacional geral é o seguinte:
● Aquisição centralizada multicanal:Um único dispositivo pode conectar-se simultaneamente a até oito canais de sensores RTD, termopares e milivolts, unificando a aquisição de múltiplos sinais de temperatura.
● Processamento de sinal de front-end:O dispositivo realiza de forma independente a conversão de sinal, a compensação da junção fria do termopar, a calibração linear e o processamento de dados, garantindo a qualidade dos dados desde a fonte.
● Transmissão digital por barramento:Os dados de temperatura processados e o status dos equipamentos são enviados de forma confiável para os sistemas de controle DCS e PLC por meio de barramentos industriais como FF, PROFIBUS PA, PROFINET e MODBUS-RTU.
● Gestão dupla de operação e manutenção:O dispositivo possui uma tela LCD e botões físicos para calibração no local. Quando emparelhado com um software de configuração dedicado, ele também permite a configuração remota de parâmetros, diagnóstico de falhas e notificações de alarme, formando um circuito completo de medição de temperatura, desde a aquisição de dados e transmissão de sinais até o monitoramento remoto e a manutenção bidirecional.
4 Principais Vantagens da Solução
1) O design compacto reduz o custo total do ciclo de vida.
● Hardware simplificado:Um único dispositivo substitui oito transmissores tradicionais de canal único, reduzindo significativamente a necessidade de materiais auxiliares, como barreiras de segurança e caixas de junção.
● Cabeamento simplificado:Oito sinais são transmitidos por um único barramento, reduzindo drasticamente o uso de cabos e eletrocalhas e diminuindo os custos de instalação em mais de 30%.
● Manutenção otimizada:A implantação centralizada torna a inspeção, a calibração e a resolução de problemas mais eficientes, reduzindo as despesas de operação e manutenção.
2) Compatibilidade com múltiplos protocolos, integração de sistemas flexível e eficiente
● Cobertura de todos os principais protocolos:Compatível com múltiplos protocolos padrão da indústria e pode ser conectado diretamente aos principais sistemas DCS e PLC nacionais e internacionais, como Siemens, Yokogawa e Honeywell, sem a necessidade de conversores de protocolo adicionais.
● Integração padronizada e rápida:Inclui arquivos completos de descrição do dispositivo para atender aos padrões de configuração do sistema e interação de dados.
3) Medição precisa, alta estabilidade, adaptável a condições de trabalho complexas
● Medição de temperatura de alta precisão:A precisão supera a Classe 0,1, com uma deriva de temperatura tão baixa quanto ±50 ppm/°C, garantindo a precisão dos dados a longo prazo.
● Tecnologia de remuneração profissional:Módulo de compensação de junção fria de termopar integrado de alta precisão com uma precisão de compensação de ±1,0°C, eliminando efetivamente a interferência da temperatura ambiente.
● Opções flexíveis de fiação:Compatível com conexões RTD de dois e três fios, adaptando-se a diversos tipos de sensores de campo.
4) Proteção de nível industrial, segura e confiável, adequada para ambientes agressivos.
● Certificação oficial à prova de explosão: Possui certificação de segurança intrínseca à prova de explosão; os protocolos FF e PROFIBUS PA receberam aprovação internacional, tornando o dispositivo seguro para uso em áreas classificadas como perigosas, como plantas petroquímicas e químicas.
● Soluções de proteção personalizadas:Os invólucros à prova de explosão podem ser personalizados de acordo com as necessidades locais para atender aos requisitos de proteção industrial em diversos cenários.
● Forte capacidade anti-interferência:Projetado de acordo com as normas de compatibilidade eletromagnética GB/T 18268-2010 para resistir a interferências eletromagnéticas no local.
5. Resultados Esperados e Análise de Valor / Análise de Caso de Aplicação
1) Otimização e melhoria do desempenho da tecnologia central (indicadores quantitativos)
Em comparação com os instrumentos tradicionais de medição de temperatura de canal único, este produto oferece uma melhoria de desempenho abrangente:
● Precisão da medição de temperatura:A precisão da medição é melhor que 0,1 grau, com um design de baixa deriva térmica (±50ppm/℃); a precisão da compensação da junção fria do termopar é de ±1 ℃, resolvendo eficazmente os problemas de deriva de dados e desvio na medição de temperatura.
● Velocidade de resposta:Ciclo de atualização de dados de 0,2 a 0,8 segundos, capturando rapidamente as mudanças de temperatura do processo e atendendo aos requisitos para um controle preciso de temperatura.
● Estabilidade operacional:Projetado segundo elevados padrões de compatibilidade eletromagnética, capaz de operação estável e contínua 24 horas por dia, 7 dias por semana.
● Manutenção de falhas:Combinando a indicação de status local com funções de diagnóstico remoto, o diagnóstico de falhas é reduzido de horas para minutos, e a taxa de precisão na identificação de falhas no canal é de 100%.
2) Benefícios econômicos e de gestão
● Custo do hardware:Uma única unidade pode substituir oito transmissores tradicionais, reduzindo significativamente o investimento em materiais auxiliares de suporte.
● Custos de construção:A estrutura integrada simplifica a fiação, reduz efetivamente a duração do projeto e economiza custos de mão de obra.
● Benefícios da produção:A medição precisa da temperatura e o alerta precoce de falhas reduzem o tempo de inatividade não planejado causado por mau funcionamento dos instrumentos, garantem uma produção contínua e estável e melhoram a taxa geral de utilização dos equipamentos.
● Valor digital:A transmissão por barramento digital conecta os dispositivos de campo ao sistema de controle central, e as funções de operação e manutenção remotas ajudam as fábricas a se transformarem em direção à automação e à inteligência.
6. Cenários de aplicação típicos
Os transmissores da série NCS-TT108 têm sido aplicados com sucesso em diversos setores, como o químico, o de energia térmica e o de materiais de construção, demonstrando operação estável e possuindo alto valor promocional.

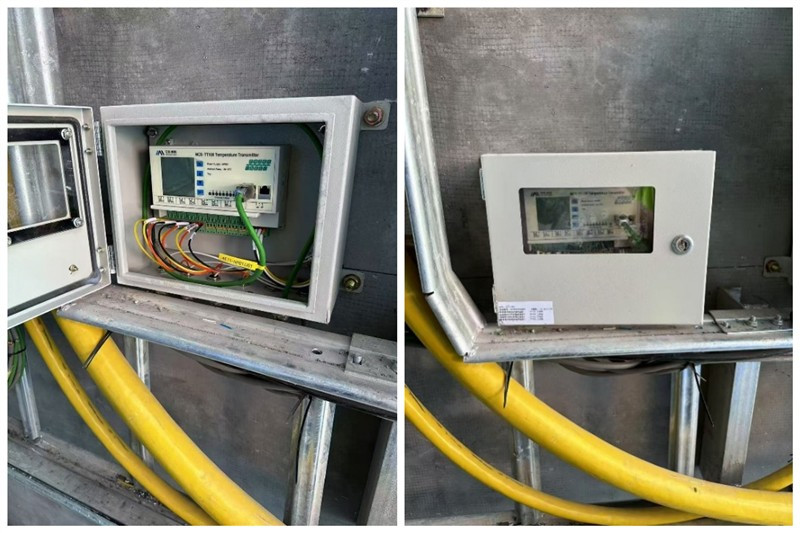

Estudo de Caso: Projeto de Linha de Produção de Cimento (PROFINET)
O projeto utiliza transmissores NCS-TT108PN compatíveis com o protocolo PROFINET em lotes para realizar o monitoramento multiponto da temperatura em equipamentos de calcinação de cimento. O equipamento adapta-se perfeitamente às condições adversas de trabalho, como alta concentração de poeira, forte vibração e alta temperatura no local, e opera continuamente sem falhas há mais de 3 anos. Ao mesmo tempo, integra-se perfeitamente ao sistema de controle Ethernet PLC existente, melhorando significativamente a precisão da medição de temperatura e o nível de gerenciamento e controle inteligente da área da planta.
