Projeto de circuitos de hardware e integridade de sinal
Garantia
O principal desafio do projeto de hardware HART reside em como transportar simultaneamente um sinal analógico CC de 4-20 mA, um sinal CA FSK de 1200/2200 Hz e uma possível tensão de alimentação do loop no mesmo par de fios, garantindo que os três não interfiram entre si e atendam aos rigorosos padrões industriais de EMC. Este capítulo começa com a arquitetura do sistema e analisa os principais pontos do projeto camada por camada.

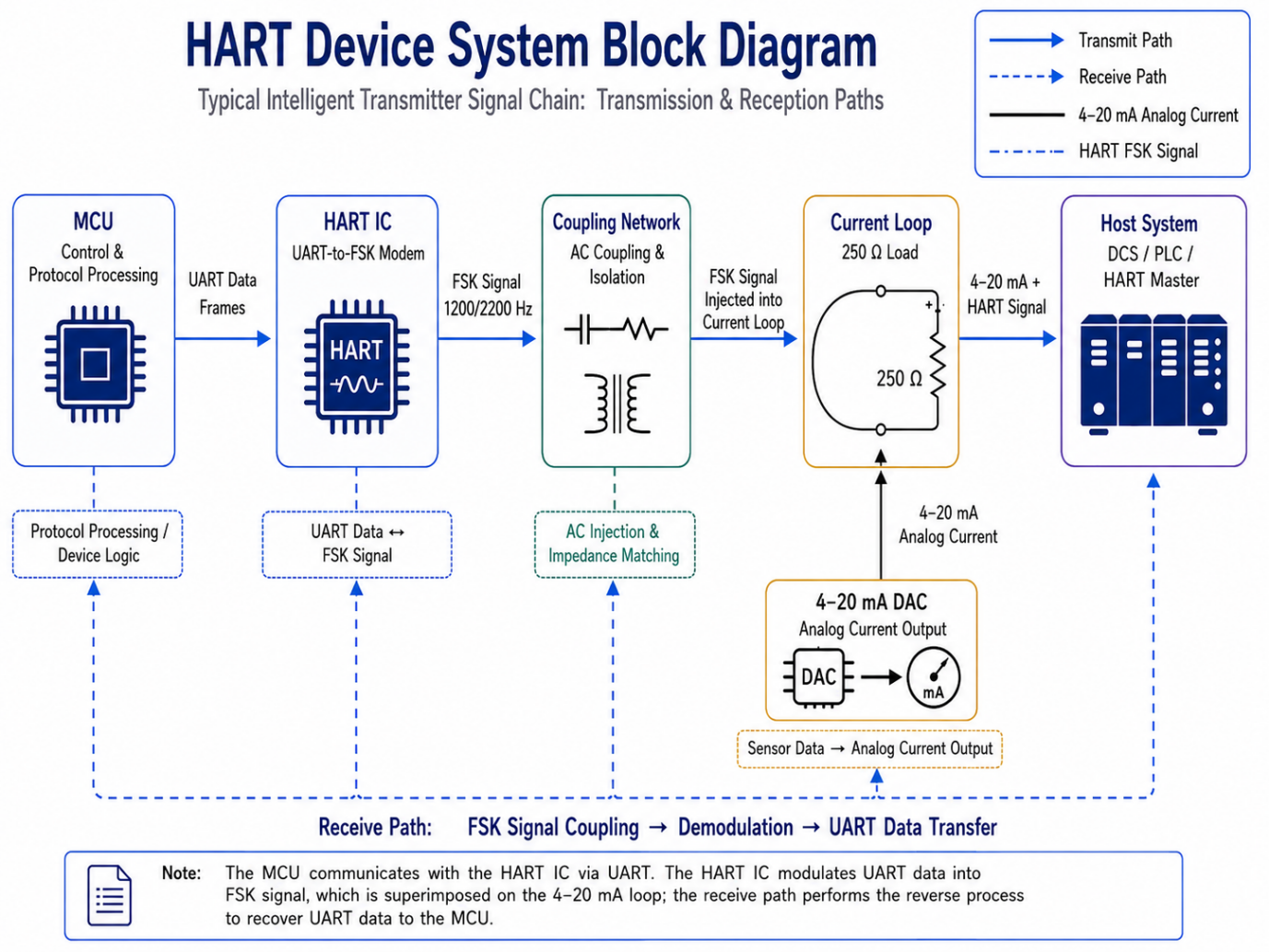

1.1 Arquitetura do Sistema e Enlace de Sinal
Um dispositivo escravo HART típico (como um transmissor inteligente) segue esta topologia de sinal:
Microcontrolador → Chip HART → Circuito de acoplamento → Conversor digital-analógico (DAC) de 4-20 mA → Circuito de corrente (carga de 250 Ω).
O microcontrolador (MCU) comunica-se com o chip HART através de uma interface UART, enviando os dados digitais a serem modulados. O chip HART converte o fluxo de dados UART em um sinal de saída FSK. A rede de acoplamento (geralmente uma rede capacitor-resistor ou um transformador) injeta o sinal CA FSK no circuito de corrente de 4-20 mA, bloqueando o componente CC. O conversor digital-analógico (DAC) converte os dados do sensor em uma saída de corrente analógica precisa de 4-20 mA. O enlace de recepção procede na direção oposta: o sinal FSK é acoplado do circuito para o chip HART para demodulação, restaurando o fluxo de dados UART de volta para o MCU.
1.2 Projeto de circuito de acoplamento e superposição de sinais
O circuito de acoplamento é um nó crítico para a integridade do sinal HART. Seus objetivos de projeto incluem: fornecer um caminho de baixa impedância para sinais FSK (1200-2200 Hz); fornecer alto isolamento para sinais analógicos de corrente contínua e baixa frequência; e suprimir ruídos de alta frequência e interferências harmônicas.
A solução de acoplamento recomendada é uma rede de filtro passa-alta RC. Os parâmetros típicos são: capacitor de acoplamento de 0,047 μF a 0,1 μF (tensão suportável ≥ 50 V) e valor do resistor em série ajustado de acordo com os requisitos de amplitude do sinal. A frequência de corte de -3 dB da rede de acoplamento deve ser projetada abaixo de 800 Hz para garantir atenuação mínima do sinal de frequência fundamental de 1200 Hz; consulte a folha de dados do fabricante para obter detalhes. Para aplicações de alta precisão, pode-se utilizar um esquema de acoplamento por transformador, que oferece isolamento elétrico completo e supressão de ruído de modo comum, mas é relativamente mais caro e volumoso.

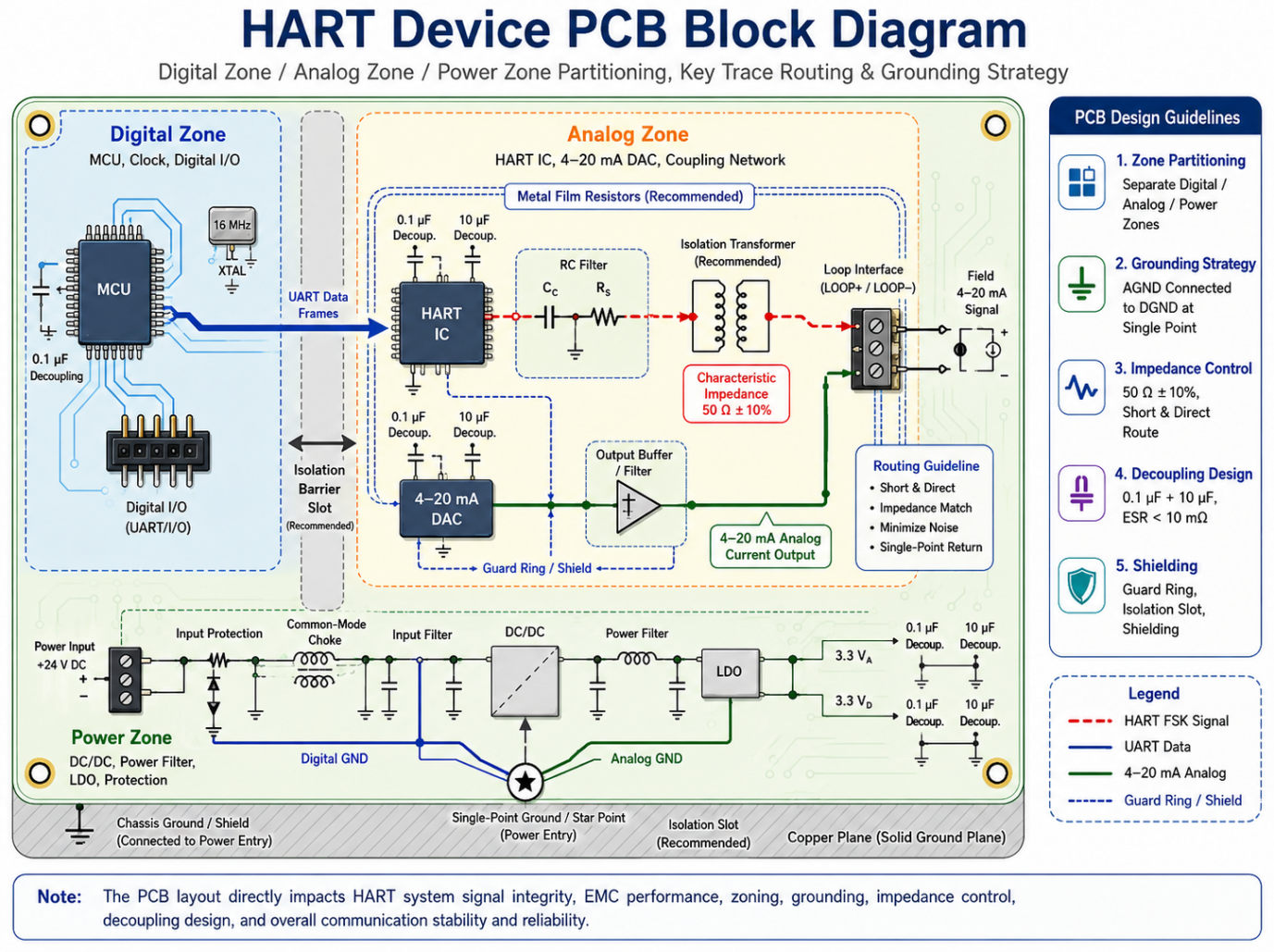

1.3 Especificações principais do layout da placa de circuito impresso
O layout da placa de circuito impresso (PCB) impacta diretamente a integridade do sinal e o desempenho de compatibilidade eletromagnética (EMC) de um sistema HART. A seguir, estão as principais especificações de projeto validadas na produção em massa:
Layout por zonasImponha um isolamento físico rigoroso entre a zona digital (MCU, circuito de clock), a zona analógica (chip HART, DAC, circuito de acoplamento) e a zona de alimentação. Estabeleça faixas de isolamento de plano de terra completas entre cada zona.
Estratégia de ancoragemUtilize aterramento em estrela ou uma solução de plano de aterramento sólido. Os aterramentos digital e analógico devem convergir em um único ponto na entrada de energia para evitar acoplamento por loop de terra.
Controle de ImpedânciaControle de impedância: A impedância característica dos traços de sinal HART é controlada dentro de 50 Ω ± 10%. Os comprimentos dos traços são mantidos o mais curtos possível, evitando curvas em ângulo reto para reduzir a reflexão do sinal e a interferência.
Projeto de DesacoplamentoUm capacitor de desacoplamento cerâmico de 0,1 μF é colocado próximo ao pino de alimentação de cada dispositivo ativo. Um capacitor de tântalo de 10 μF é adicionado aos pinos de alimentação dos chips DAC e HART para garantir que a ondulação da fonte de alimentação seja inferior a 10 mVpp.
Medidas de proteçãoLinhas de proteção de aterramento (anéis de guarda) são colocadas em ambos os lados de trilhas analógicas sensíveis. Folhas de cobre para aterramento são instaladas em áreas críticas e, quando necessário, são utilizadas blindagens metálicas.
2. Desenvolvimento da pilha de protocolos e caminho de integração de sistemas
O desenvolvimento da pilha de protocolos HART é a parte tecnicamente mais complexa de todo o ciclo do projeto. Desenvolver uma pilha de protocolos completa de forma independente exige um profundo conhecimento dos documentos de especificação HART (HCF_SPEC-99, HCF_SPEC-127, etc.), e o ciclo de desenvolvimento normalmente varia de 6 a 12 meses, enfrentando os desafios duplos de testes de compatibilidade e verificação de interoperabilidade no local. Para a maioria dos cenários de aplicação, adotar uma pilha de protocolos comercial consolidada é uma escolha mais pragmática.
2.1 Comparação de Soluções Comerciais de Pilha de Protocolos
Tabela 1. Comparação abrangente de soluções comerciais de pilha de protocolo HART
| Solução de pilha de protocolos | Fornecedor | Status da certificação | Principais vantagens | Limitações potenciais |
| pilha oficial HART | Grupo FieldComm | Certificação oficial | Autoridade máxima, atualizações sincronizadas das especificações do protocolo, melhor compatibilidade global. | Taxas de licenciamento mais altas, código-fonte incompleto |
| Pilha ADI HART | Dispositivos Analógicos | certificação interna da ADI | Profundamente otimizado com chips ADI, ajuste de desempenho refinado e documentação completa. | Integrado ao ecossistema de hardware da ADI, suporte técnico e tempo de resposta mais longo. |
| Pilha Microcyber HART | Microciber | Certificado oficial | Documentação técnica em inglês, ciclo de integração curto. | Permite o desenvolvimento personalizado de funções avançadas específicas. |
Recomendações de seleção: Para projetos comerciais que exigem rápida implementação, recomendamos priorizar o HART Stack da Microcyber — ele oferece documentação técnica abrangente, uma equipe de suporte técnico robusta e otimizações avançadas para chips produzidos internamente, reduzindo o ciclo de integração da pilha de protocolos para 2 a 4 semanas. Para projetos com um ecossistema de hardware ADI existente, o ADI HART Stack oferece a otimização colaborativa em nível de chip mais madura, porém seu tempo de resposta do suporte técnico é relativamente maior.

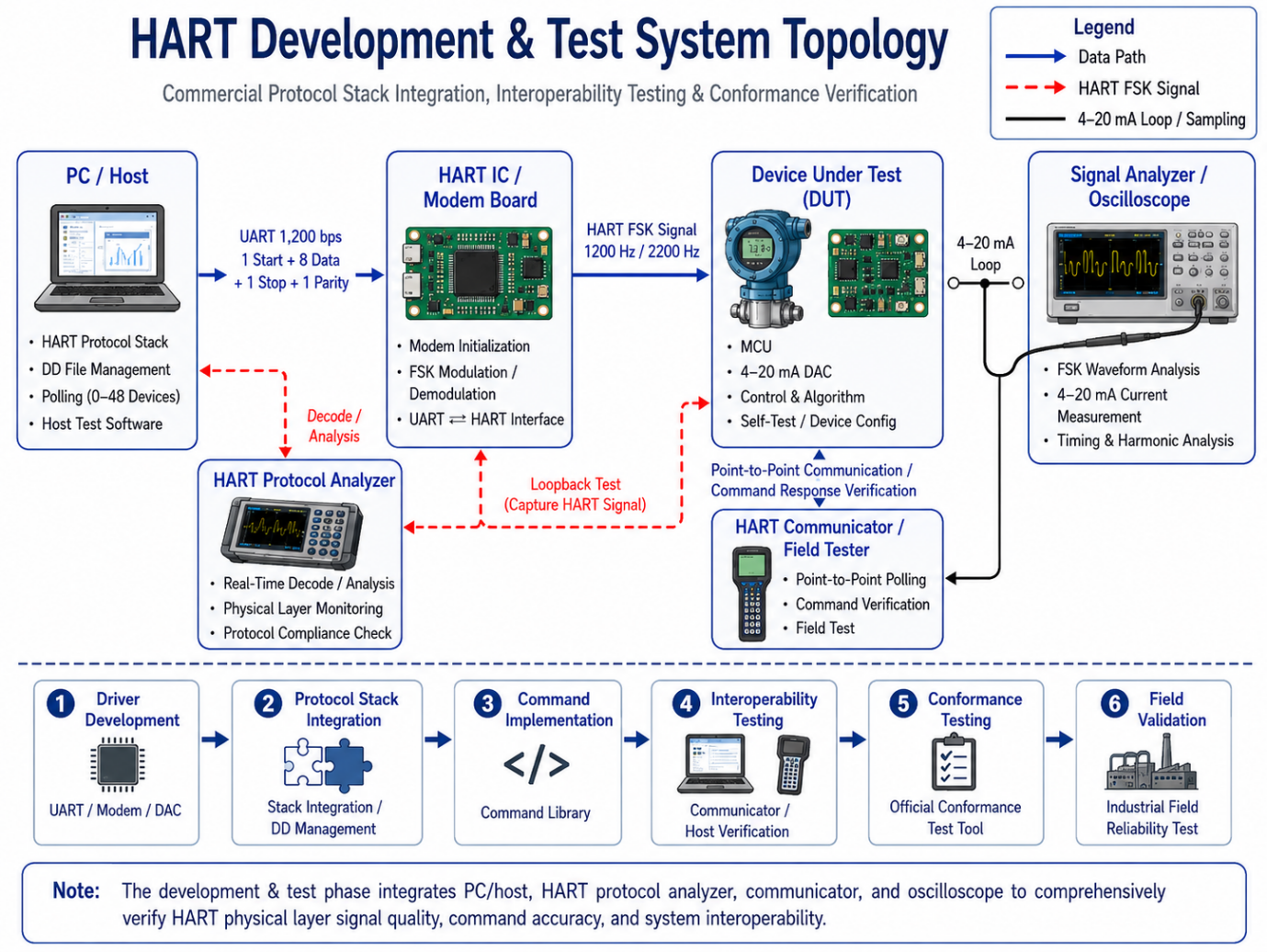

2.2 Processo de Desenvolvimento e Estratégia de Depuração
Para o desenvolvimento de projetos HART baseados em um conjunto de protocolos comerciais, recomenda-se o seguinte processo padronizado:
[1] Desenvolvimento de drivers de baixo nível: Conclua o driver UART (taxa de transmissão de 1200 bps, 1 bit de início + 8 bits de dados + 1 bit de paridade + 1 bit de parada), a configuração de inicialização do chip HART e o mapeamento do registrador DAC.
[2] Integração da pilha de protocolos: Adapte a pilha de protocolos comerciais para a plataforma MCU de destino, configure o arquivo de descrição do dispositivo (DD) e implemente o conjunto de comandos gerais (comando 0 a comando 48) como resposta.
[3] Implementação de comandos: Implemente a lógica de processamento de comandos da camada de aplicação linha por linha, incluindo leitura e escrita de variáveis de processo, gerenciamento de parâmetros de configuração do dispositivo e geração de relatórios de funções de autodiagnóstico.
[4] Depuração e teste conjuntos: Utilize um comunicador portátil HART (como o 475/375) ou um software de computador host para realizar a verificação da comunicação ponto a ponto e confirmar a correção das respostas aos comandos.
[5] Teste de conformidade: Realize a verificação de conformidade utilizando as ferramentas oficiais de teste de conformidade do FieldComm Group (como o Sistema de Teste HART) e obtenha um certificado de certificação.
[6] Verificação de campo: Realizar testes de estabilidade de longo prazo em ambientes industriais reais para verificar a confiabilidade da comunicação em cenários como redes com múltiplos dispositivos, transmissão de longa distância e interferência eletromagnética.
Durante a fase de depuração, recomenda-se equipar o sistema com um analisador de protocolo HART, que pode capturar e analisar dados de quadros HART no barramento em tempo real para localizar rapidamente anomalias de sinal na camada física ou erros de resposta na camada de protocolo.
3. Valor Essencial Criado para os Clientes
O valor das soluções HART reside não apenas em seus avanços tecnológicos, mas também nos benefícios comerciais quantificáveis que proporcionam aos clientes finais. Com base na experiência de implantação de mais de 40 milhões de dispositivos HART em todo o mundo, o valor comercial da tecnologia HART foi plenamente comprovado em diversas dimensões.
Tabela 7. Matriz de Valores Essenciais criada pela HART Solutions para seus clientes.
Dimensões de valor | Benefícios específicos | Indicadores Quantificáveis |
Custos de implantação reduzidos | Não requer nenhuma alteração na fiação, compatível com infraestrutura de 4-20 mA. | Redução de 60% a 80% nos custos de atualização |
Melhoria da eficiência operacional | Configuração remota de dispositivos, diagnóstico online, manutenção preditiva | Redução de mais de 50% na frequência de inspeções no local. |
Garantir a integridade dos dados | A transmissão digital elimina a deriva do sinal analógico e os erros de conversão. | A precisão dos dados melhorou para ±0,01% FS. |
Vida útil prolongada dos ativos | Monitoramento em tempo real do estado de saúde do dispositivo e alerta precoce de falhas. | Redução de mais de 40% no tempo de inatividade não planejado |
Tempo de lançamento no mercado acelerado | Protocolos padronizados e soluções de chips consolidadas reduzem o ciclo de P&D. | Ciclo de desenvolvimento reduzido em 4 a 6 meses |
Escalabilidade aprimorada do sistema | Suporta transmissão multivariável e conexão em cascata de dispositivos em rede. | O acesso por ponto único pode ser expandido para mais de 15 nós de dispositivos. |
Um aspecto particularmente relevante é a vantagem exclusiva das soluções HART na modernização de equipamentos existentes: os medidores tradicionais de 4-20 mA podem ser integrados perfeitamente a sistemas DCS/PLC e plataformas de internet industrial simplesmente adicionando um multiplexador HART na sala de controle ou instalando um adaptador WirelessHART em campo, possibilitando uma transformação digital sem interrupções. Essa característica torna o HART a escolha ideal para empresas da indústria de processos que buscam uma transformação digital gradual.
